기어(gear)는 우리 주변의 다양한 기계와 제품 속에서
눈에 잘 띄지 않지만, 없어서는 안 될 중요한 부품입니다.
작은 장난감부터 대형 산업 장비까지,
회전과 동력을 전달하는 핵심 역할을 맡고 있죠.
겉보기에는 단순해 보이지만, 기어가 제대로 동작하려면
정확한 치형과 매끄러운 맞물림이 반드시 확보되어야 합니다.
이 조건이 충족되지 않으면 원하는 기능을 수행할 수 없습니다.
프로토랩은 이러한 기어의 정밀성과 조립성을 직접 확인하기 위해,
SAF방식으로 제작을 진행하고 실제 조립 테스트를 진행했습니다.
Q 기어 제작에서 가장 중요하게 본 점은 무엇인가요?
A 기어는 실제로 맞물려 돌아가야 하기 때문에,
치수 정밀도와 공차 확보가 핵심입니다.
치형이 조금만 어긋나도 회전이 원활하지 않기 때문에,
3D 프린팅 과정에서 이를 세밀하게 검증했습니다.
─────────────────────────
| SAF로 만든 기어, 조립과 동작까지
| 조립 및 동작성 검증

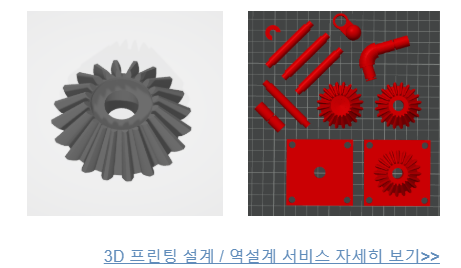

기어 제작은 정밀한 3D 모델 데이터를 기반으로 시작됩니다.
치형과 맞물림 각도, 축 직경이 설계 단계에서 충분히 고려되어야
실제 조립 후에도 매끄럽게 회전할 수 있습니다.
프로토랩은 이러한 요소들이 반영된 데이터를 활용해,
출력 후 별도의 추가 가공 없이도 바로 조립이 가능하도록 준비했습니다.

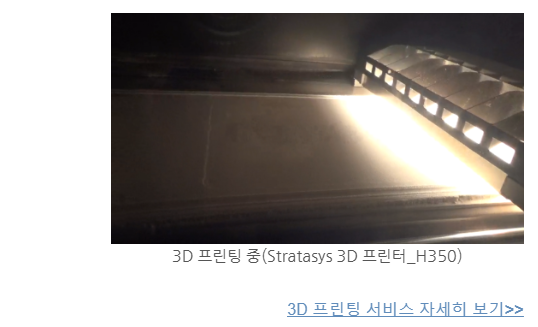

SAF(Selective Absorption Fusion) 방식으로 제작했습니다.
분말을 얇게 적층하고 열을 흡수해 융합하는 방식으로,
균일한 품질과 높은 치수 정밀도를 구현할 수 있습니다.
3D프린팅 파트 대량생산에도 활용되고 있습니다.
→ 재료 : PA12

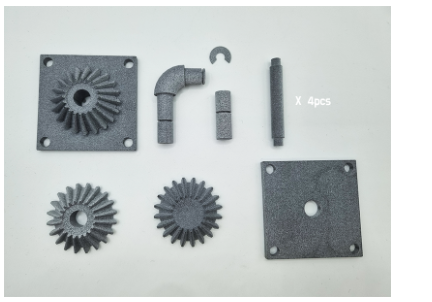

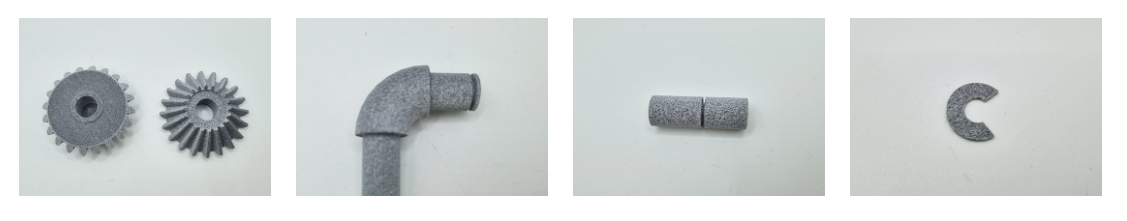

SAF 방식으로 출력된 기어 부품들은
각 요소별 형상이 선명하게 구현되어 있었습니다.
특히 기어 톱니는 균일하게 제작되어 맞물림 정밀도를 확보했으며,
하우징과 축 부품 역시 치수 오차가 거의 없어
안정적인 조립이 가능했습니다.

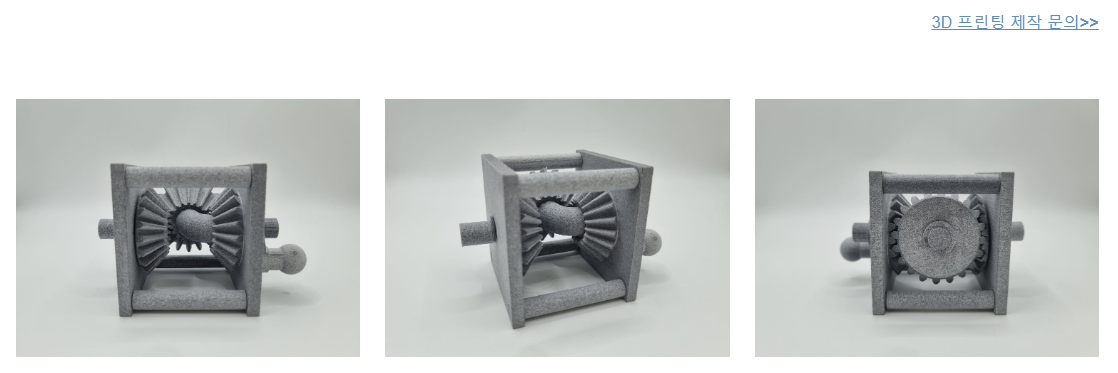

3D 프린팅된 부품은 파우더 제거 후 별도의 후가공 없이 바로 조립되었습니다.
각 파트가 정확히 맞물려 안정적으로 결합되었으며, 회전 과정에서도 매끄럽게 동작하는 것을 확인했습니다.
─────────────────────────
이처럼 SAF 방식은 정밀한 치수 구현과 우수한 조립성을 동시에 만족시켜,
기어뿐 아니라 다양한 기능성 부품 제작에도 안정적으로 적용할 수 있습니다.
프로토랩은 실제 제작을 통해 쌓은 노하우로, 고객에게 적합한 제조 솔루션을 제공합니다.
제품 제작, 구조 설계, 3D 프린팅 문의는 언제든 프로토랩으로 연락 주세요!
감사합니다.
