매번 깨지고, 새로 사야 했던 청소기 노즐
청소기의 틈새용 흡입 노즐은 좁은 틈이나 모서리를 청소할 때 꼭 필요한 부품입니다.
하지만 구조적으로 길고 얇은 형태라, 거치할 때 충격이 누적되며 손상이 자주 발생하는 부품이었습니다.
청소기 본체는 멀쩡하지만 노즐(청소기 주둥이) 만 반복적으로 파손되어 매번 새로 구매해야 했습니다.
짧은 주기로 부품을 계속 교체하다 보니 비용과 번거로움이 쌓였고,
결국 프로토랩에서는 노즐을 더 견고하게 개선해 직접 제작하기로 했습니다.
Q 기존 부품이 파손된 상태였는데, 어떻게 설계를 복원했나요?
A 손상된 부품을 3D 스캐너로 정밀 측정한 뒤,
남아 있는 형상을 기준으로 전체 형상을 디지털 데이터로 복원했습니다.
이 과정에서 프로토랩은 단순 복제가 아닌
*디자인 인텐트 모델링 기반의 역설계 방식을 적용해
파손된 영역의 형태를 보완하고, 구조적으로 더 안정적인 설계를 완성했습니다.
*디자인 인텐트 모델링(Design Intent Modeling) :
원래 설계 의도를 이해하고 개선까지 반영하는 고급 역설계 방식
─────────────────────────
| 3D 스캐닝부터 SAF 프린팅까지, 깨진 부품을 다시 만드는 과정
| 깨진 부품을 더 단단하게, 3D프린팅으로 새롭게 만들다
일부 파손된 상태의 청소기 노즐을 3D 스캐닝하여 전체 형상을 정밀하게 측정하였습니다.
이후 단순 복제가 아닌 고급 역설계(디자인 인텐트 모델링) 방식으로
파손 원인을 분석하고, 충격이 집중되는 고정부와 얇은 벽면 구조를 보강 설계하여
구조적 강도를 높이면서도 기존 청소기 본체와 정확히 호환되는 치수를 유지했습니다.
어두운 색상은 빛을 흡수하여 정확한 스캔 데이터를 얻기 어렵습니다.
이런 경우 좌측 이미지와 같이

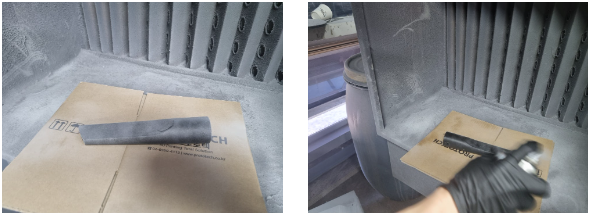

3D 스캐닝 전용 백색 무광 스프레이를 얇게 도포해 표면을 처리하면 빛의 반사를 줄여 안정적인 측정이 가능합니다.

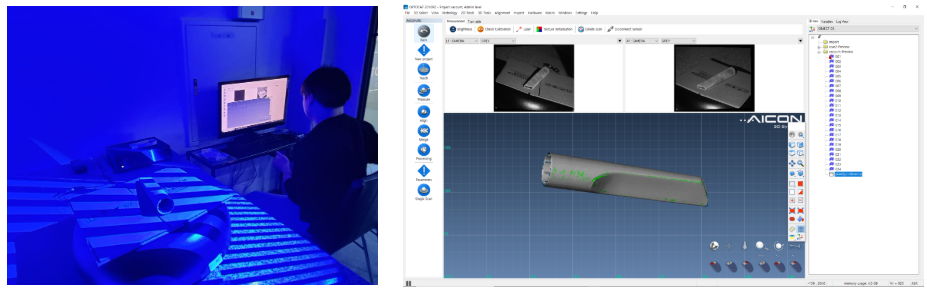

3D 스캐닝 중
표면 처리가 완료된 후 스캔을 진행하면 곡률이 있는 면과 미세한 디테일까지 인식되어

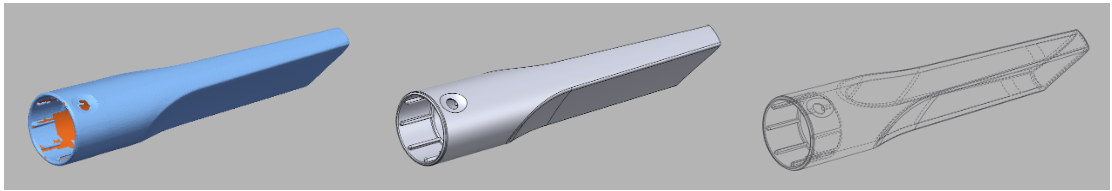

손상 부위를 포함한 전체 형상이 디지털 3D 데이터로 복원됩니다.
이후 단순 복제가 아닌 디자인 인텐트 모델링 기반의 역설계를 적용했습니다.
파손 원인을 분석하고, 충격이 집중되는 고정부와 얇은 벽면 구조를 보강 설계했습니다.
이를 통해 구조적 강도를 높이면서도 기존 청소기 본체와 정확히 호환되는 치수를 유지했습니다.
3D 스캐닝 가격부터 가능 여부까지!
의뢰 전 꼭 알아야 할 핵심 포인트 4가지
역설계를 통해 완성된 모델은 SAF방식(장비 : 스트라타시스 H350)으로 제작했습니다.
SAF는 나일론 PA12 파우더를 고온에서 융합하는 기술로,
높은 강도와 내충격성이 필요한 산업용 부품 제작에 적합합니다.

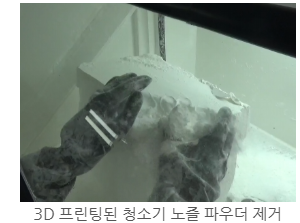

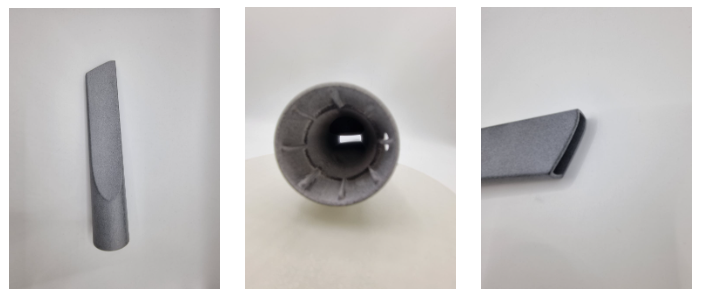

3D 프린팅된 노즐은 금형 없이 한 번에 제작된 단일 부품입니다.
기존 디자인의 취약부를 보완하고, 자율 곡면 설계를 적용해
형상 제약 없이 제작되었습니다.

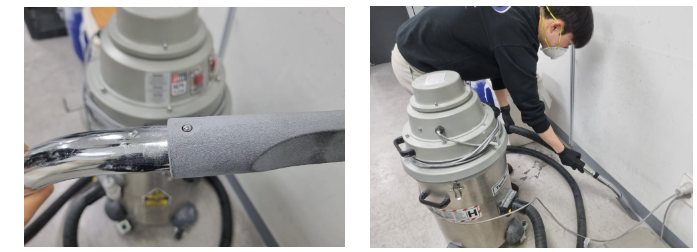

완성된 노즐은 청소기 본체에 바로 장착 테스트를 진행했습니다.
치수 오차 없이 정확히 결합되었으며, 거치·탈착을 반복해도 유격이나 흔들림이 발생하지 않았습니다.
또한 반복 낙하 테스트에서도 금이 가거나 깨지는 현상이 없었고, 실제 사용 환경에서도 안정적으로 유지되었습니다.
─────────────────────────
이번 제작은 단순히 깨진 부품을 다시 만든 것이 아니라,
프로토랩의 3D 스캐닝과 SAF 3D프린팅 기술을 통해
기존보다 더 강하고 실용적인 구조로 개선한 사례입니다.
프로토랩은 일상 속 소형 부품부터 산업 현장의 유지보수 파트까지,
3D프린팅 기술로 불편함을 빠르게 해결하는 맞춤형 솔루션을 제공합니다.
