안녕하세요
제조토탈솔루션 전문 기업 프로토랩입니다.😊

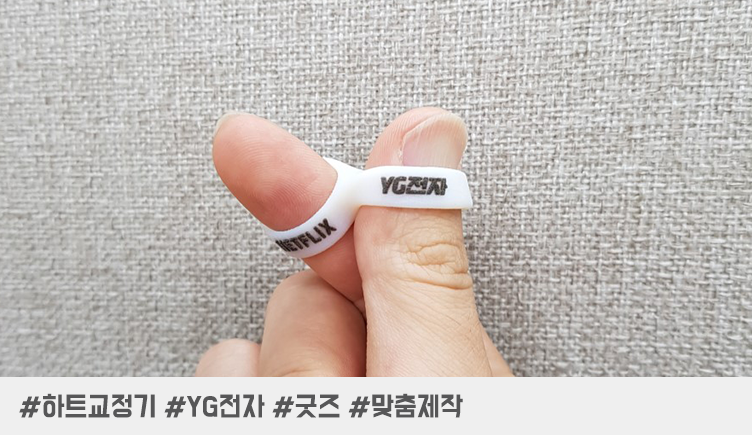

YG에서 Netflex와 합작해 제작한 예능 YG전자에서 K-pop 아이돌과 팬들을 위한
하트 교정기 굿즈를 프로토랩에서 제작하였습니다.
3D프린팅 기술로 제작해야 하는 하트교정기는
손가락에 직접 착용해야 하기에 인체에 무해하고, 적당한 탄성이 있어야 하며,
동시에 겉면에는 YG전자와 넷플렉스의 로고를 다른 색상으로 제작돼야 했습니다.
설상가상 제작 시간이 촉박하여 단시간 내에 대량으로 제작 해야만 하는 미션이 주어졌는데요,
프로토랩은 어떤 방식으로 미션을 완수 했을까요?!
여러분께 소개해 드리겠습니다.
🎊
─────────────────────────────
인체에 무해하고, 적당한 탄성을 갖추며 2가지 이상의 색상 표현이 가능한 장비를 선정해야 했습니다.
더욱이 촉박한 시간에 신속하게 제작 가능한 장비가 필요했습니다.
이러한 조건에 가장 적합한 PolyJet기술의 Stratasys J850 장비를 선택했습니다.
Stratasys J850은 국내에서 유일한 풀컬러 3D 프린팅 장비로, 최대 50만 가지의 색상 표현이 가능합니다.
또한, 쇼어 경도를 조절할 수 있어 쇼어 27에서 쇼어 95까지 9가지 쇼어 A값을 통해 원하는 경도로 조정할 수 있습니다.

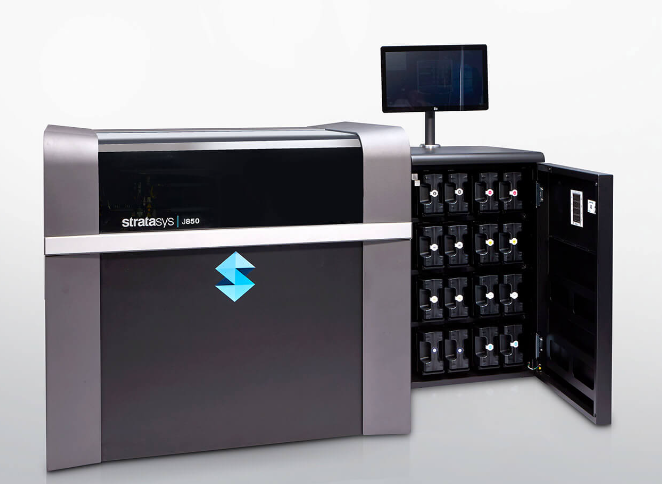

PolyJet 방식 3D프린터 J850
요청받은 색상은 흰색과 검은색으로, 로고 글씨는 반대되는 색으로 제작해야 했습니다.
Stratasys J850은 후가공 작업이 따로 필요하지 않을 만큼 한번에 다양한 색상이 표현 가능하여
한번에 3D프린팅으로 제작 되었습니다.
1단계 : 3D 설계
───────────────────
3D프린팅을 하기 위해서는 3D모델링 파일을 GrabCAD Print 소프트웨어로 불러와서 열어주면 됩니다.
GrabCAD Print에서는 배치 수정 및 제작 시간 확인이 가능합니다.
또한, 간단한 디자인 오류는 자동수정기능을 통해 간편하게 수정할 수 있습니다.
2단계 : 3D 프린팅
───────────────────

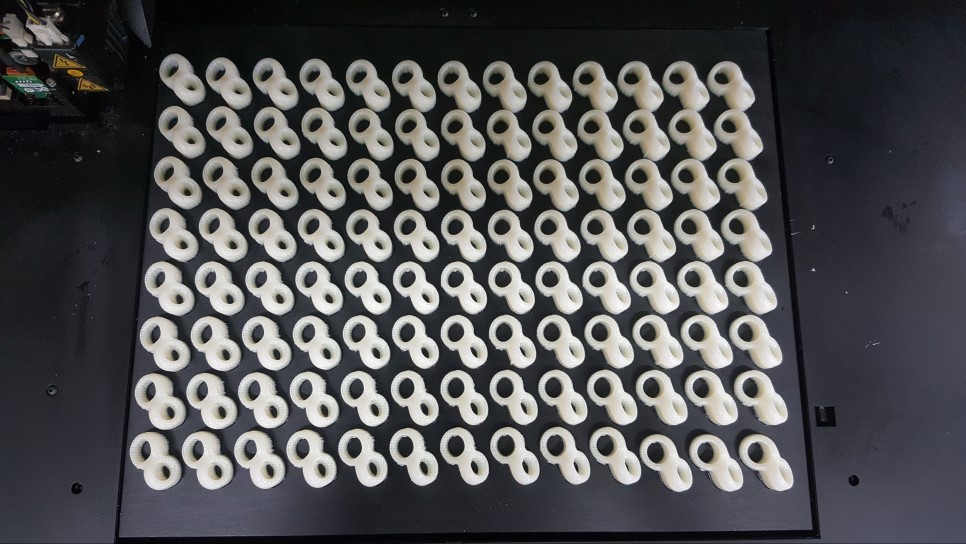

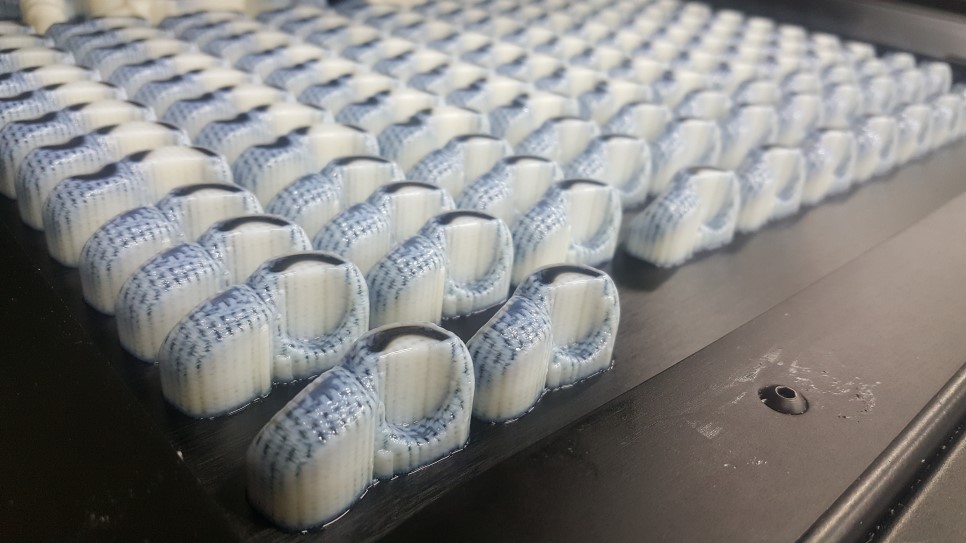

흰색으로 3D프린팅 된 하트 교정기
흰색, 검은색 각각 여성용과 남성용 200개씩 제작 했습니다.
검은색으로 3D프린팅 된 하트 교정기

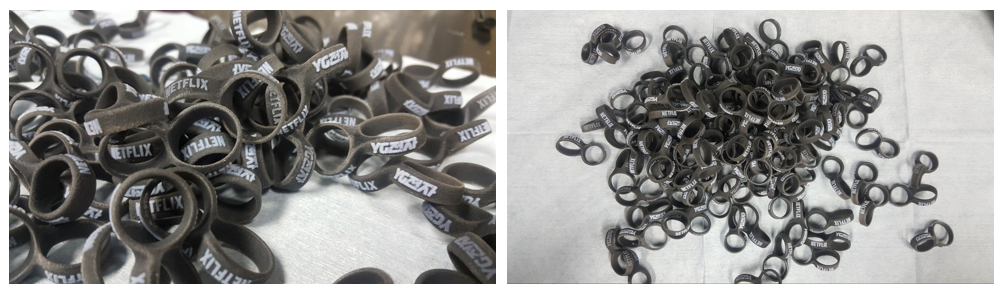

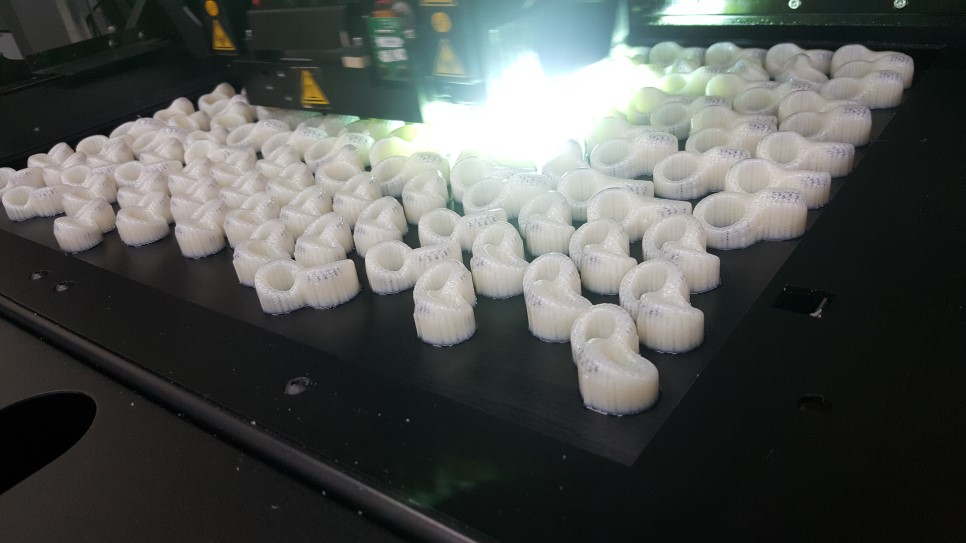

3D프린팅이 완료된 하트 교정기
3단계 : 후처리
───────────────────
3D프린팅이 완료된 파트는 서포트를 제거해야 합니다.
(*서포트는 완벽한 형상을 만들기 위해 사용되는 지지대 역활을 해주는 재료를 뜻합니다.)

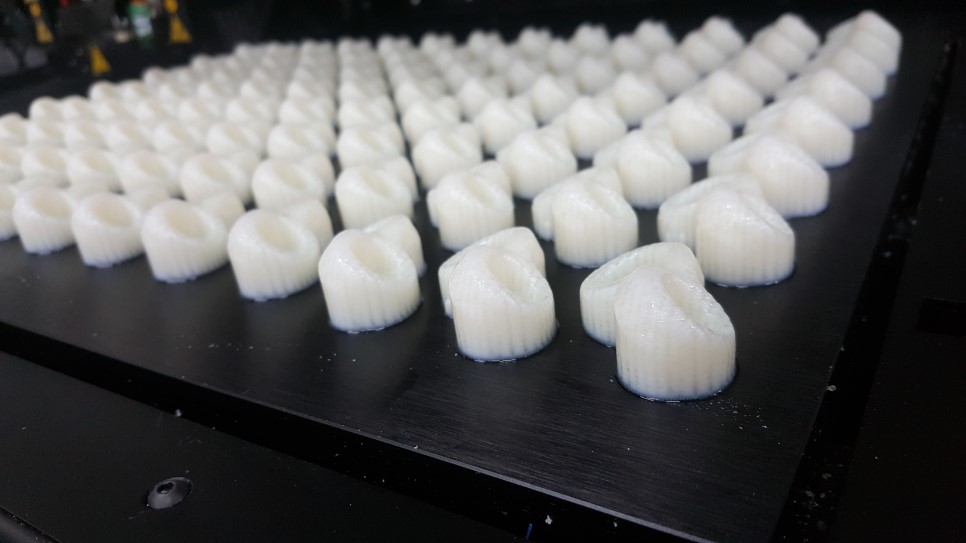

3D프린팅 트레이에 고정되어 있는 하트 교정기를 떼내어 서포트를 제거합니다.
Stratasys J850 3D프린터는 수용성 서포트를 사용하기 때문에,
제작된 파트를 트레이에서 분리 후 세정액을 희석한 물에 넣어 주기만 하면 서포트는 녹아서 간편하게 제거 됩니다.

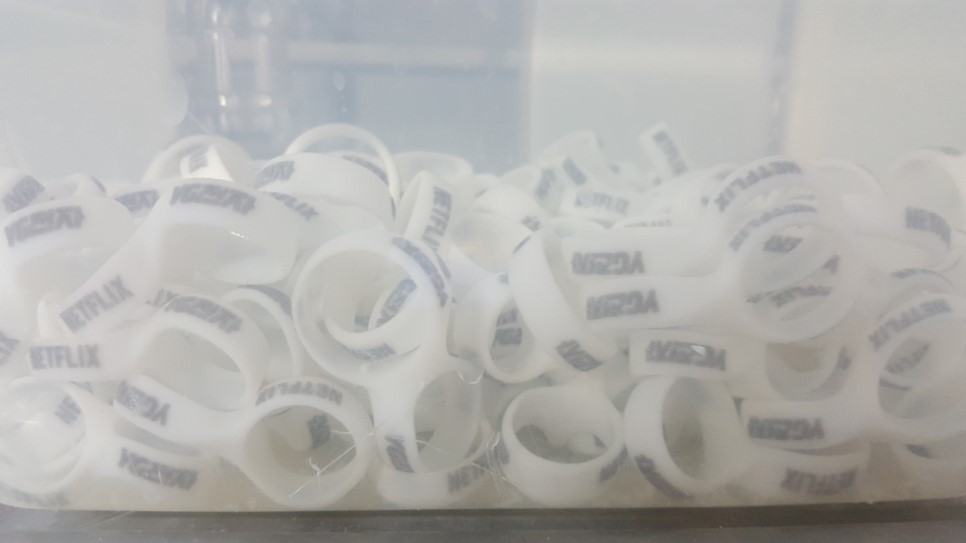

세정액에 담겨있는 흰색의 하트 교정기
스트라타시스의 J850으로 제작된 파트는 서포트 제거가 굉장히 간편합니다.
수용성 서포트라서 단순히 세정액을 섞은 물에 담가 놓기만 해도 녹기 때문입니다.
서포트가 녹으면서 물 색깔도 뿌옇게 변해가죠🤓

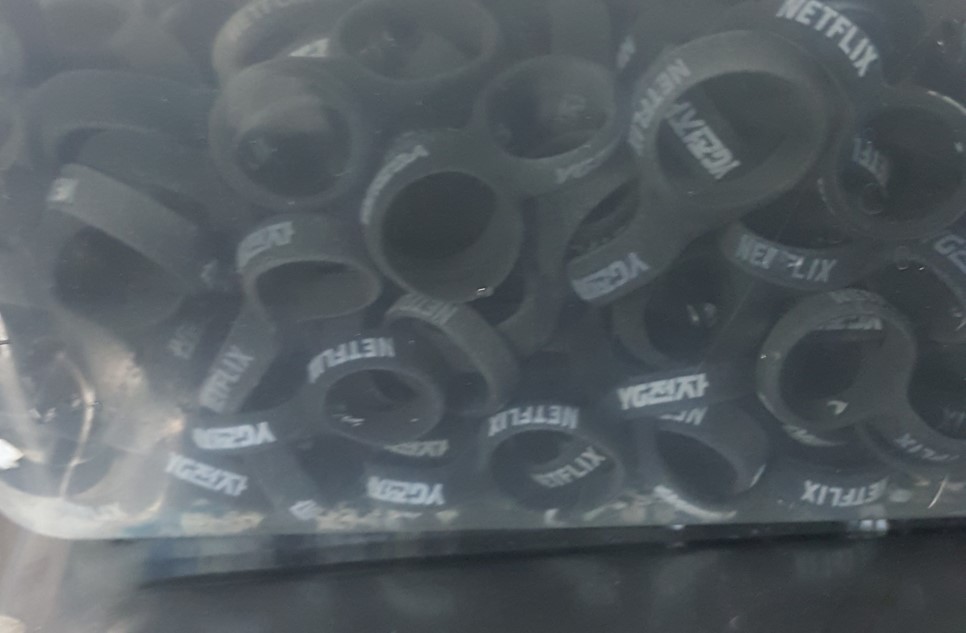

세정액에 담겨있는 검은색의 하트 교정기

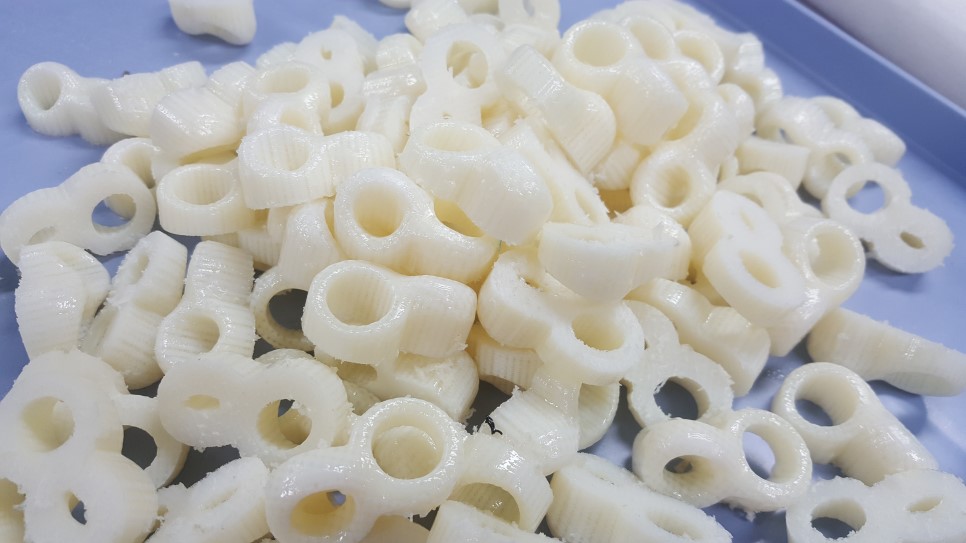

하트교정기를 물에서 빼냈습니다.
물을 건조시키기만 하면 완성입니다!
4단계 : 검수
───────────────────

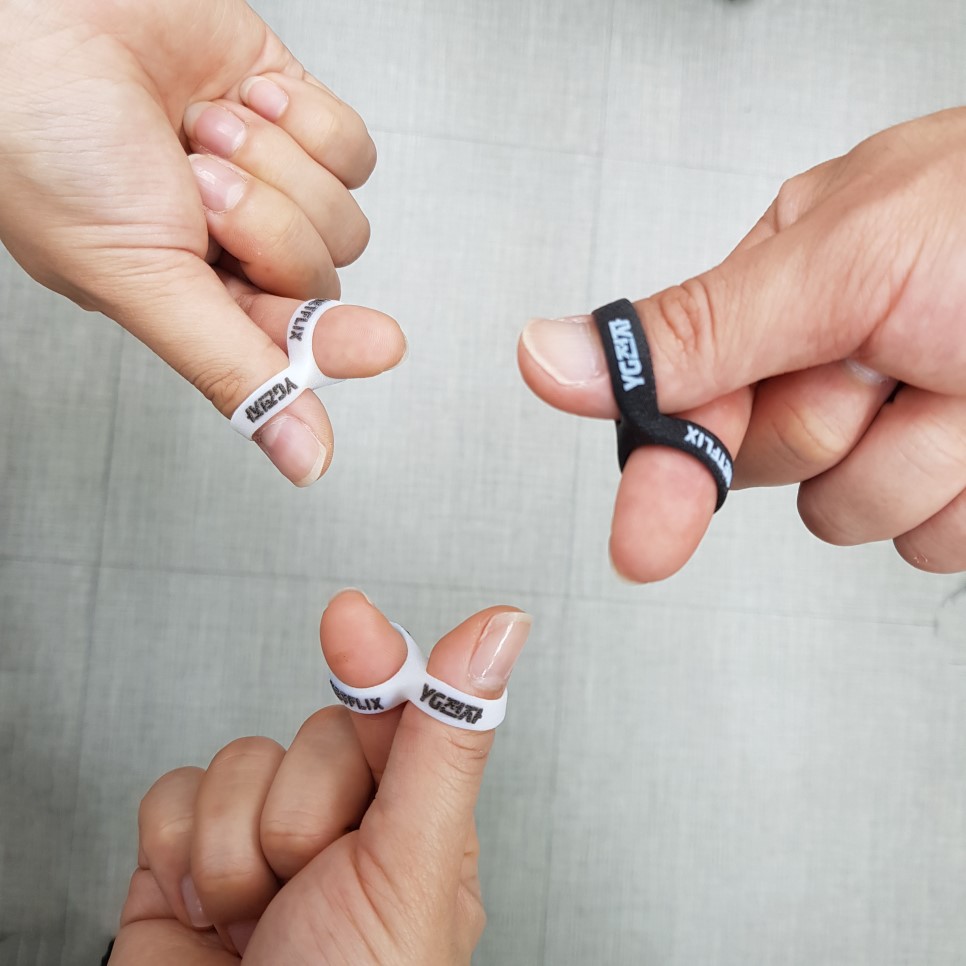

고객의 요구 사항에 맞게 제작이 잘 되었는지 검수 과정이 필요하겠죠!

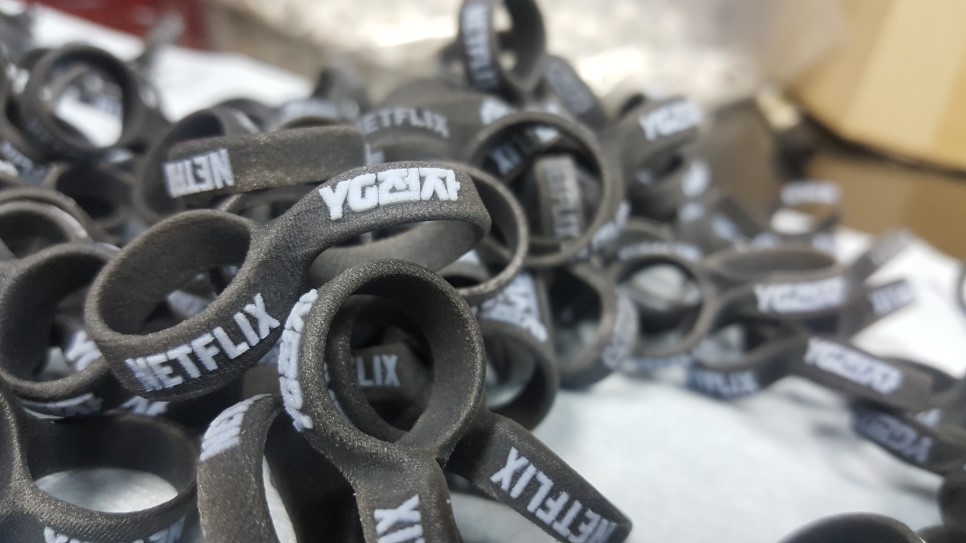

자세히 보시면, YG전자와 넷플렉스 글자, 글자색이 퍼짐 혹은 흐트러짐 없이 프린팅이 잘 된것을 확인 할 수 있습니다.

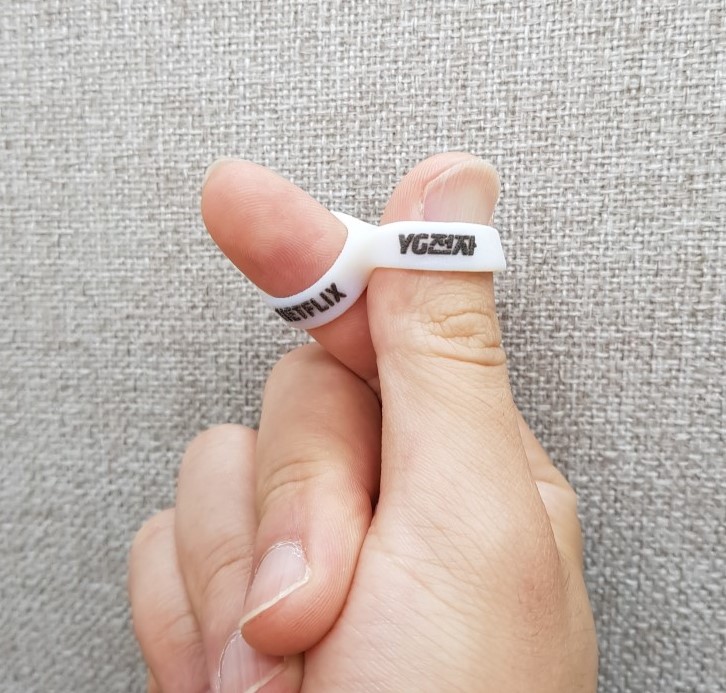

또한 손가락에 끼워서 사용하는 용도로 탄성이 있어야 했는데요!
제일 첫 이미지로 확인 가능 하듯 필요한 만큼의 탄성 역시 성공적으로 구현되었습니다.
이미지를 보게 되면 거칠어보이는데
이는 간단한 후처리로 매끄러운 표면 처리도 가능하니 걱정하지 마세요!
5단계 : 패키징(포장)
───────────────────

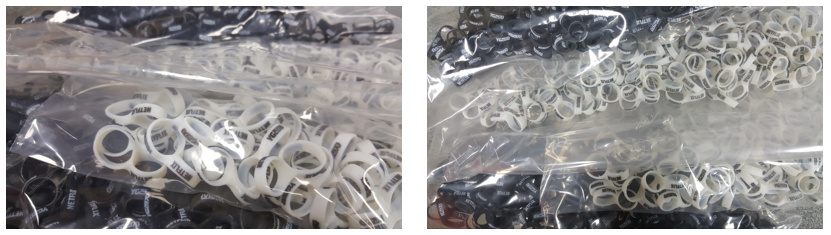

검수까지 완료된 파트는 사이즈, 색상 별로 포장되어 YG전자로 전달 되었습니다.
