라티스 구조는 격자 모양의 구조를 의미하며, 일정한 패턴의 반복적인 요소들로 구성됩니다.
이 구조는 제품의 경량화, 소재 절약, 강도 증가 등 다양한 이점을 제공하며, 현대 제조업에서
주목받는 혁신적인 설계 방식으로 자리잡고 있습니다.
주로 항공우주, 자동차, 의료기기 등에서 활용되지만, 최근에는 3D 프린팅 기술의 발전으로
인해 다양한 분야에서 적용 가능성이 확대되고 있습니다. 특히, 3D 프린팅을 통해 라티스 구조를
구현하면 기존의 제조 방식으로는 불가능했던 복잡한 형태와 고정밀 설계가 가능합니다.

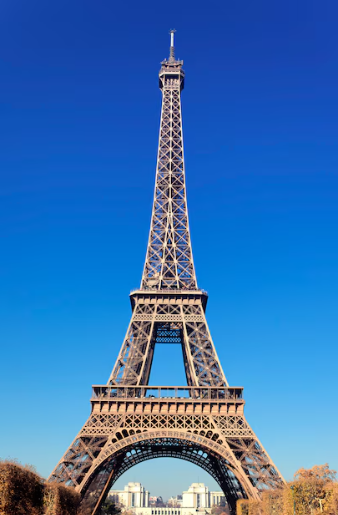

여러분이 알고 계시는 파리의 에펠탑, 뉴욕의 브루클린 브릿지, 런던의 타워 브릿지,
가우디의 사그라다 파밀리아 등이 대표적인 라티스 구조의 건축물 입니다.
Q 3D 프린팅으로 라티스 구조를 제작하는 것이 기존 방식보다 왜 효율적인가요?
A 라티스 구조를 3D 프린팅으로 구현하는 것은 기존 제조 방식에 비해 여러 면에서 효율적입니다.
먼저, 복잡한 형상의 구현이 가능합니다.
기존 제조 방식으로는 어려운 복잡한 라티스 구조를 3D 프린팅을 통해 손쉽게 제작할 수 있어,
설계의 자유도가 크게 향상됩니다.
또한, 경량화와 소재 절약이 가능합니다.
라티스 구조는 불필요한 재료를 제거하면서도 필수적인 강도를 유지할 수 있어,
무게가 중요한 항공우주나 자동차 부품에서 특히 유리합니다.
이로 인해 연료 효율성 향상, 생산 비용 절감 등의 효과를 기대할 수 있습니다.
열 관리와 탄성 제어도 중요한 이점입니다.
3D 프린팅된 라티스 구조는 열을 효율적으로 분산시키거나 충격을 흡수하는 기능을 추가로 설계할 수 있어,
전자제품의 방열판이나 스포츠 장비의 충격 흡수재로도 활용할 수 있습니다.
이외에도, 맞춤형 제작이 용이하다는 점에서 고객의 개별 요구에 맞춰 제품을 설계할 수 있으며,
짧은 시간 내에 프로토타입 제작 및 소규모 양산이 가능합니다.
프로토랩은 라티스 구조 설계에 전문성을 갖춘 설계 전문가가,
고객의 요구에 맞춘 맞춤형 설계와 3D 프린팅 서비스를 제공합니다.
최신 기술과 풍부한 경험을 바탕으로,
복잡한 라티스 구조를 정밀하게 구현하여 고객의 제품 개발을 지원합니다.
┌─────────────────────────┐
| 라티스 구조에서 사용되는 5가지 형태의 유닛 셀의 특징
| 정이십면체, 카고메(그물형태), 마름모, 사면체, 보로노이

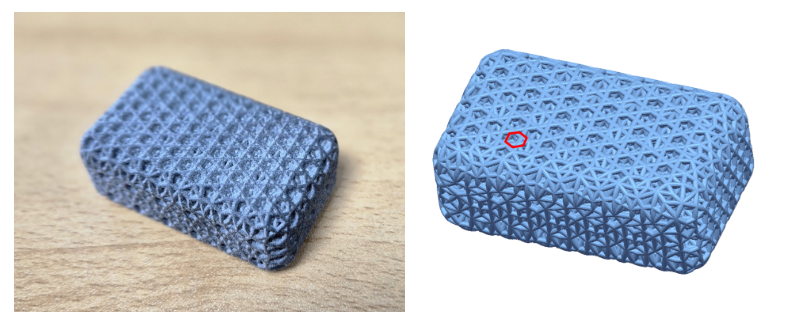

라티스 구조에서 사용되는 기본 유닛 셀(Unit Cell)들은 각기 다른 형태와 특성을 가지며,
이러한 특성에 따라 라티스 구조의 성능과 용도가 달라집니다.
또한, 유닛 셀의 디자인은 힘을 받는 지점과 하중의 분포를 고려하여 설계할 수 있으며,
이를 통해 매우 다양한 디자인으로 제작이 가능합니다.
대표적인 5가지 유닛 셀의 형태와 그 특징을 소개하겠습니다.
적용 분야 ▶

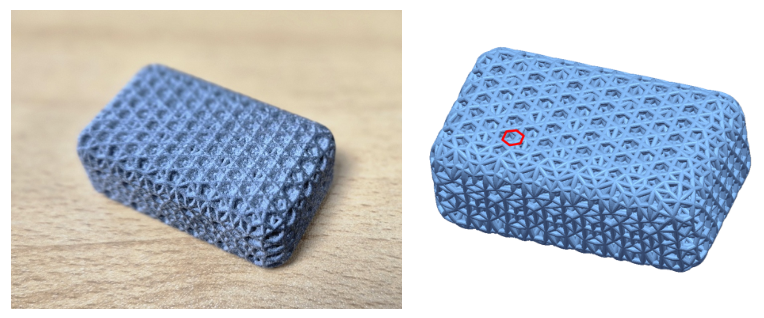

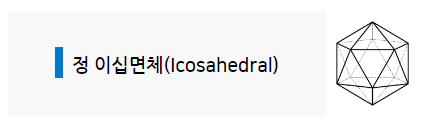

- 정 이십면체 구조는 항공우주 및 방위 산업에서 사용
- 고강도와 내구성이 중요한 부품 설계에 적합
- 정삼각형 면으로 이루어진 다면체
- 모든 면이 동일한 크기와 형태를 가지며, 높은 대칭성 덕분에 다양한 방향에서 균일한 강도와 안정성을 제공
- 재료를 효율적으로 사용할 수 있어 경량화와 강도를 동시에 실현
- 복잡한 구조가 필요한 경우 균일한 분포를 제공하는 데 유리
- 항공우주, 방위 산업 등에서 고성능을 요구하는 구조물의 설계에 자주 사용
적용 분야 ▶

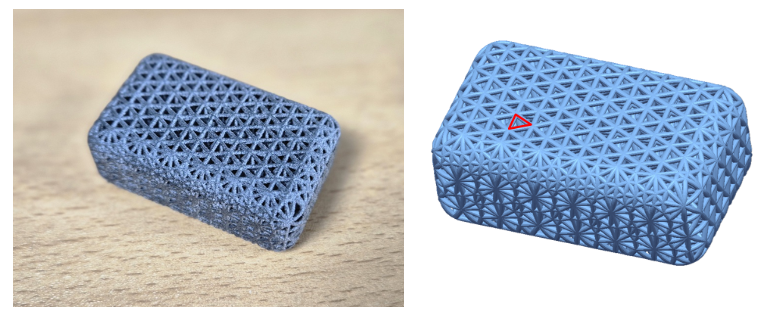

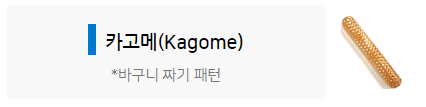

- 고강도의 얇은 판재나 경량 구조물을 제작하는 데 사용
- 항공기 날개와 같은 부품에 적합
- 삼각형이 격자 형태로 배열된 유닛 셀
- 매우 높은 강성과 안정성을 제공하며, 압축과 인장 하중을 균일하게 분산시킬 수 있어 효율적인 하중 지지 구조로 활용
- 삼각형들이 서로 겹쳐져 매우 강한 격자 형태를 이루고 있어, 구조공학이나 재료공학에서 높은 강도와 경량화를 동시에
실현하는 데 유용하며, 다양한 응용 분야에서 활용
적용 분야 ▶

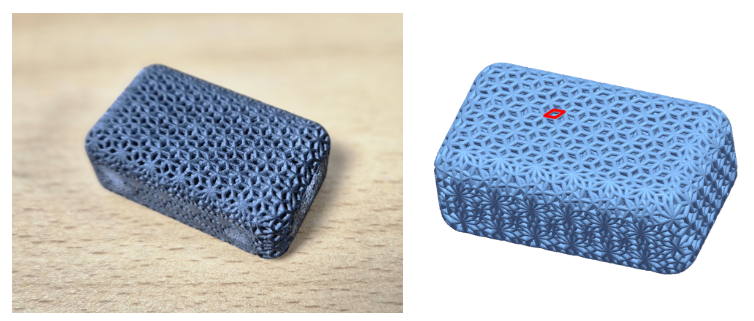

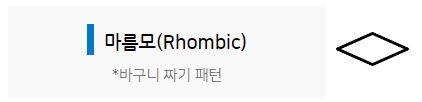

- 마름모 구조는 의료 기기나 맞춤형 부품 제작
- 특정 방향으로 높은 강도와 내구성이 필요한 경우 적합
- 평행사변형의 면들로 구성된 구조
- 비대칭적인 하중 분포에 강하며, 특정 방향에서 높은 강도를 제공
- 설계 유연성을 통해 다양한 하중 조건에 맞춰 최적화할 수 있어, 원하는 방향에서의 강도를 조절할 수 있는 유연성을 지님
적용 분야 ▶
- 경량화가 중요한 항공우주 부품, 스포츠 장비에 활용

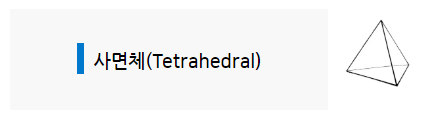

- 4개의 삼각형 면으로 구성된 구조
- 무게 대비 강도가 높고 변형에 강하며, 하중을 균일하게 분산시켜 다양한 방향의 하중에 잘 대응할 수 있음
- 설계가 단순하면서도 다른 구조와 결합하여 다양한 형태를 만들기 위한 기본 요소로 자주 사용
- 경량화와 안정성이 중요한 설계에 적합

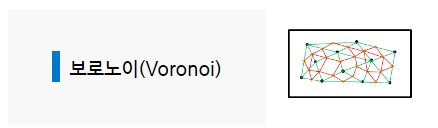

적용 분야 ▶

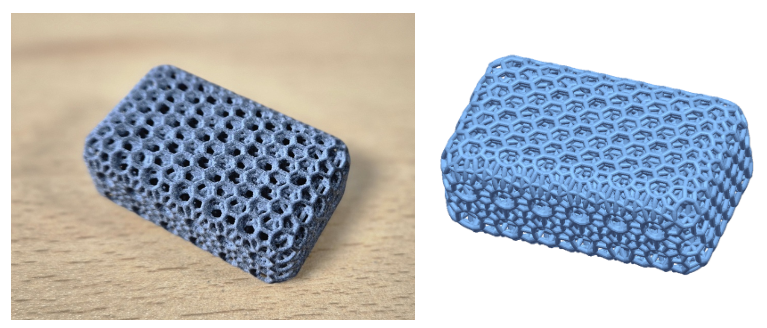

- 생체 모방 디자인(biomimetic design)에 자주 사용
- 생체 임플란트나 맞춤형 인체 공학 제품에 적용
- 자연계에서 영감을 받아 무작위적이고 불규칙한 형태로 구성
- 하중을 다방향으로 분산시켜 충격 흡수와 에너지 분산에 유리
- 효율적인 공간 분할과 자연 모방 디자인을 통해 다양한 기능성과 미적 요소를 동시에 만족시킴
┌─────────────────────────┐
| 라티스 구조와 3D 프린팅의 시너지
| 3D 프린팅 기술과 조합_SLS, SLA, PolyJet 방식

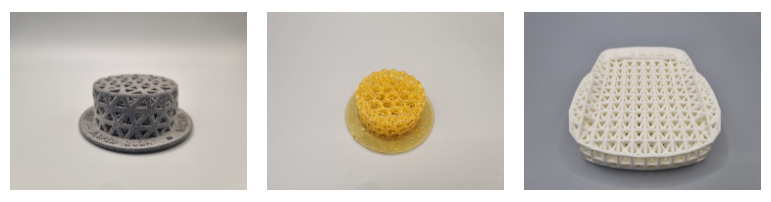

3D 프린팅 기술은 라티스 구조의 장점을 극대화할 수 있는 도구로, 정밀한 제어와 다양한 재료의 사용이 가능하여 기존 제조 방식으로는 구현할 수 없었던 복잡한 라티스 구조를 높은 품질로 제작할 수 있습니다. 특히, SLS, SLA, 그리고 PolyJet 방식은 각각의 고유한 강점으로 라티스 구조를 더욱 효율적이고 정밀하게 구현할 수 있습니다.
SLS(Selective Laser Sintering)
- 서포트 없이 매우 복잡한 라티스 구조를 제작할 수 있으며, 기존 제조 방식으로는 구현하기 어려운 형상도 정밀하게 제작 가능
- 제작된 구조물은 기계적 강도와 내구성이 뛰어나, 다양한 재료를 사용할 수 있어 산업적 응용에 적합
- 자가 지지 특성을 가지고 있어 후처리 작업이 간단하여, 시간, 비용이 절감 됨
SLA(Stereolithography)
- 매우 높은 해상도와 정밀도로 미세한 디테일과 복잡한 라티스 구조를 구현할 수 있는 기술
- 매끄러운 표면을 제공하며, 후처리가 거의 필요하지 않아 품질 높은 제품을 생산
- 다양한 물리적 특성을 가진 광경화성 수지를 사용하여, 특정 요구에 맞춘 정밀한 구조를 제작할 수 있는 장점을 제공
PolyJet
- 여러 재료와 색상을 동시에 사용할 수 있어, 복합 기능과 시각적 특성을 동시에 만족시키는 라티스 구조를 구현하는 데 적합
- 매우 매끄러운 표면을 제공하며, 추가적인 후처리가 거의 필요 없음
- 단일 구조 내에서 서로 다른 물리적 특성을 가진 부분을 구현할 수 있어, 기능성이 다양한 제품을 제작하는 데 특히 유리
라티스 구조의 유연성과 응용 가능성

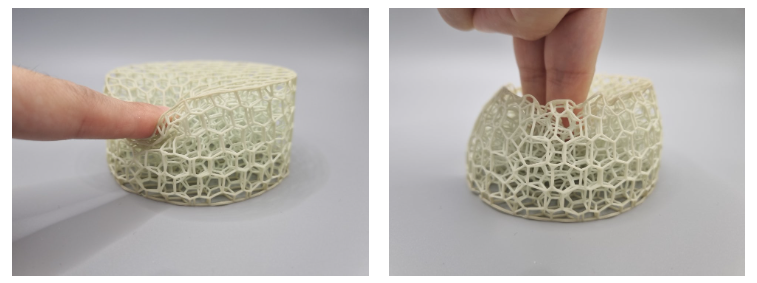

라티스 구조는 딱딱한 형태뿐만 아니라, 유연하고 말랑한 연질 재료로도 제작할 수 있어 그 응용 범위가 매우 넓습니다.
마우스 손목 보호대나 베개와 같은 인체 공학적 제품을 제작하는 데 매우 적합하며, 압력 분산과 충격 흡수에 탁월한 성능을 발휘합니다.
이러한 유연성은 사용자 편안함을 극대화할 수 있는 다양한 맞춤형 제품을 가능하게 합니다.
프로토랩의 기술력
프로토랩은 SLA, SLS, PolyJet 방식의 첨단 3D 프린팅 장비와 혁신적인 기술력을 바탕으로,
고객에게 최상의 서비스를 제공합니다.
복잡하고 정밀한 라티스 구조를 구현할 수 있는 설계 전문가는
최신 기술과 풍부한 경험을 바탕으로 고객의 요구에 맞춘 맞춤형 설계와
고품질의 3D 프린팅 서비스를 제공합니다.
이러한 기술력은 항공우주, 자동차, 의료기기 등 다양한 산업 분야에서
라티스 구조의 혁신적 적용을 가능하게 하며,
고객의 제품 개발과 경쟁력 향상에 기여하고 있습니다.
┌─────────────────────────┐
3D프린팅 제작문의 하기 >>
라티스 구조는 경량화, 강도 증가, 그리고 소재 절약을 동시에 실현할 수 있는 혁신적인 설계 방식으로,
다양한 산업 분야에서 그 잠재력을 인정받고 있습니다.
특히 3D 프린팅 기술과 결합되면, 기존 제조 방식으로는 구현하기 어려운 복잡한 구조와 고정밀 설계가 가능해집니다.
프로토랩은 SLA, SLS, PolyJet 등 최첨단 3D 프린팅 기술을 통해,
고객 맞춤형 라티스 구조를 정밀하게 구현하는 전문성을 제공합니다.
항공우주, 자동차, 의료기기 등 다양한 산업에서 프로토랩의 기술력은 제품 개발과 경쟁력 강화에 중요한 역할을 하고 있습니다.
라티스 구조와 관련하여 더 궁금한 사항이 있으시면 언제든지 프로토랩으로 문의해 주세요.
저희 전문가들이 여러분의 아이디어를 현실로 만들어 드리겠습니다.
