시제품을 제작할 때면 한 가지 고민이 따라옵니다.

“이 부품, 정말 설계대로 잘 나온 걸까?”

치수가 맞는지, 조립에 무리가 없는지,

출력물 외관만 보고 판단하기엔 애매한 경우가 많습니다.

​

특히 기능성 부품이나 양산을 앞둔 테스트용 부품이라면,

단순히 만들어졌다는 사실보다

‘얼마나 정확하게 만들어졌는가’가 훨씬 중요해지죠.





  프로토랩은 이런 불확실함을 줄이기 위해

정밀 치수 검사 서비스를 운영하고 있습니다.

설계 기준에 맞춰 실제 출력된 부품을 측정하고,

필요할 경우 CMM(접촉식 3차원 측정기) 성적서도 함께 제공합니다.

​



 Q 어떤 방식으로 정밀하게 검사를 하나요?

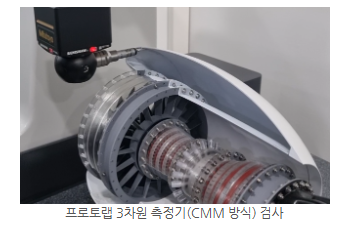

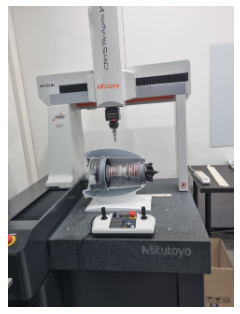

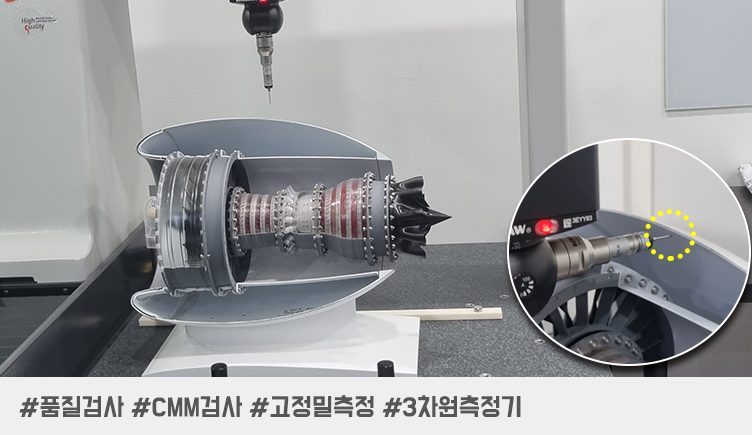

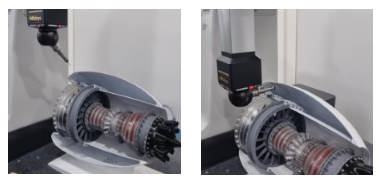

A 프로토랩은 접촉식 CMM(좌표 측정기)을 사용해 도면 기반 치수 검사를 수행합니다.

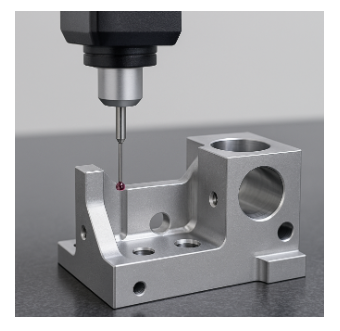

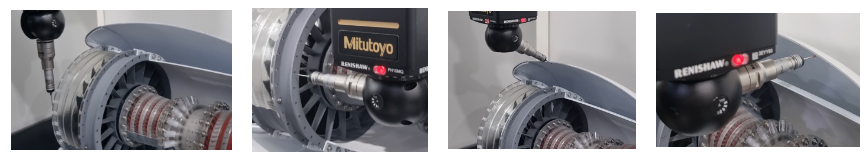

정밀한 탐침(Probe)이 부품 표면을 직접 접촉하며 3차원 좌표 데이터를 수집합니다.

도면의 공차 기준과 실제 부품의 오차를 정량적으로 비교할 수 있어

기능 검증, 조립 확인, 품질 인증이 필요한 부품에 적합합니다.







기능 검증용 CMM 검사 항목 예시
기능 목적	주요 검사 항목	검사 방법(CMM 기준)	검증 포인트
정밀 조립 (Press-fit, 끼워맞춤)	구멍/축 직경, 위치 공차	CMM 탐침(프로브)으로 3D 좌표 수집 후 설계도 분석	조립 간섭/유격 여부 확인
회전 부품의 축정렬	중심축, 동심도, 직각도	원형 단면 다중 지점 측정 → 축 기준 정렬 평가	진동, 편심 회전 방지 여부
체결 조립 (나사, 볼트)	구멍 위치, 간격, 나사 깊이	다중 위치간 상대 거리 측정	체결 시 어긋남 방지
내부 공간 간섭 여부	내경, 외경, 간섭 여유 공간	전체 형상 측정 + 모델 대비 비교	장착 가능 여부 확인
밀폐 구조	표면 평탄도, 높이 차, 평행도	표면 기준면 정렬 후 편차 측정	패킹·실링 성능 확보 여부



 품질검사 문의하기>>







시제품 제작에서 가장 간과되기 쉬운 단계가 바로 ‘검사’입니다.

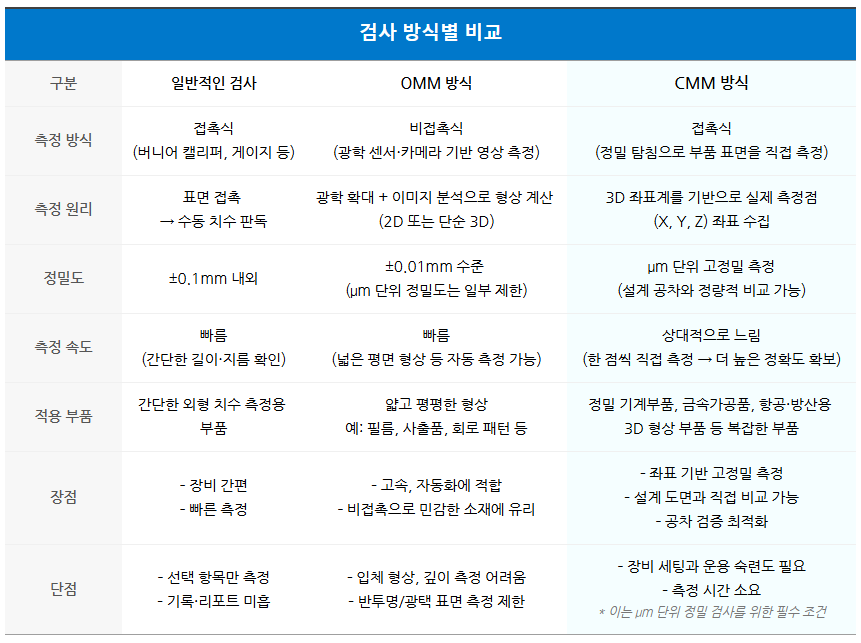

많은 제조 서비스에서는 버니어 캘리퍼와 같은 기본 측정 도구를 사용해

주요 치수를 빠르게 확인하는 정도에 그칩니다.

​

하지만 정밀 조립이 필요한 부품이나, 기능 검증을 거쳐야 하는

테스트 파트라면, 단순한 치수 확인만으로는 부족합니다.







✔️ 정밀 검사가 꼭 필요한 이유



정밀 검사는 단순히 “한 번 확인해보자”는 차원의 작업이 아닙니다.

부품이 설계 의도대로 작동할 수 있는지를 확인하고,

양산 전 리스크를 줄이는 가장 직접적인 방법입니다.

​

특히 아래와 같은 이유로, 출력 이후의 정밀 측정은 선택이 아닌 필수입니다:

✅ 조립성 확보: 위치 오차는 조립 정밀도에 직접 영향

✅ 기능 신뢰성 보장: 수십 μm 오차로도 기능 불량 발생 가능

✅ 양산 전 검증: 시제품 오차는 금형·양산 단계 손실로 연결

✅ 측정 데이터 확보: 고신뢰 산업은 수치 기반 검사 리포트 요구





✔️ 프로토랩이 제공하는 건 ‘정량적 검증’입니다

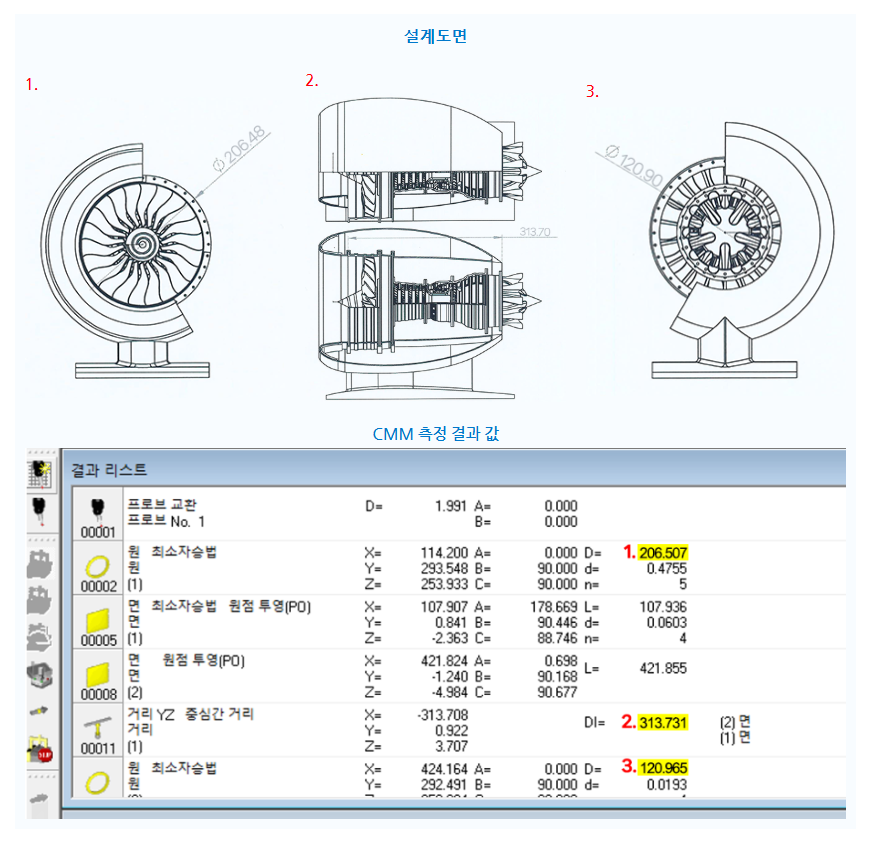

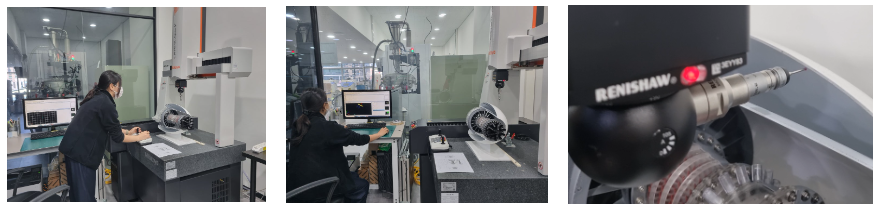

프로토랩은 접촉식 CMM(3차원 좌표 측정기)를 활용해, 단순 길이, 높이뿐만 아니라 위치, 평면도, 직각도, 원형도 등 전체 형상을 좌표 기준으로 측정합니다.

이 방식은 외관상 '잘 나온 것 같아요'가 아니라, '설계 기준과의 오차가 ± 몇 μm입니다.'라는 정량적 수치 기반의 품질 확인을 가능하게 합니다







즉, 프로토랩의 정밀 검사 서비스(CMM 방식)는

단순한 확인을 넘어 정확하게 만들었는지, 수치로 입증할 수 있는 체계를 제공합니다.









 ─────────────────────────





프로토랩은 고품질의 3D 프린팅만 빠르게 하는 제조사가 아닙니다.

제작 전후 전 과정을 품질 기준에 따라 관리하며, 기능성 부품, 조립 부품, 인증 대응 부품까지

정밀 검사가 필요한 상황을 구조적으로 대응합니다.

​

이를 위해 프로토랩은 다음과 같은 3단계 검사 프로세스를 운영하고 있습니다.





✔️ 외관 손상, 오염, 이물질 등 가시적 결함 점검
✔️ 기본 치수 및 형상 이상 유무 확인
✔️ 재료 인증서(CoC), 물성 시트, 열처리·표면처리 이력 등 문서 기반 품질 확인
✔️ 이상 발생 시 즉시 격리 → 재확인 또는 반송 조치
